Solución completa para definición 2D y 3D

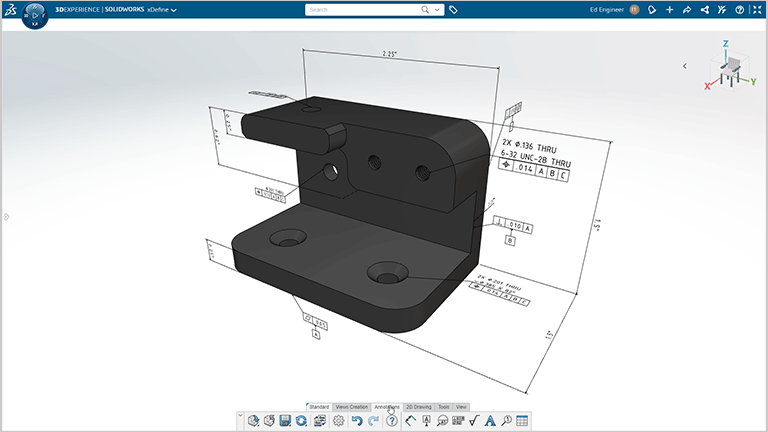

Screenshots showing design with SOLIDWORKS Manufacturing Definition Creator

Manufacturing Definition Creator es una función basada en navegador de la cartera de 3DEXPERIENCE® Works que combina capacidades basadas en dibujo y en el modelo en una única solución integrada. Defina fácilmente modelos 3D y produzca rápidamente dibujos 2D a partir de ellos con solo unos clics. La combinación de la definición 2D y 3D ofrece flexibilidad de última generación, de modo que puede elegir el mejor formato para su trabajo y dar respuesta así a las necesidades de las partes interesadas.

Define icon

Manufacturing Definition Creator - Definición

Defina de forma intuitiva y precisa los requisitos y las especificaciones de diseño en el modelo, reduciendo el número de discrepancias y garantizando una conexión actualizada entre la definición y la ingeniería.

Visualize icon

Manufacturing Definition Creator Visualización

Reduzca el número de preguntas en el taller y facilite la interpretación de la definición del producto con diversas vistas capturadas que constituyen un guion revisado de los requisitos de diseño.

Communicate icon

Manufacturing Definition Creator - Comunicación

Comunique la definición 2D y 3D desde cualquier lugar y dispositivo con una conexión a Internet. Todas las partes interesadas, internas y externas, disponen siempre de la información más reciente y tienen acceso a los últimos datos en cualquier momento.

MBD — Tan fácil como contar hasta 3

MBD — Easy as 1, 2, 3

Comunique de forma clara las especificaciones de diseño con las capacidades de información de fabricación del producto (PMI) 3D que incluyen:

  • Definición de dimensiones, tolerancias, símbolos de datos, dimensionamiento geométrico y tolerancias (GD&T), y globos, entre otros.
  • Captura de diversas vistas ortogonales, axonométricas y personalizadas con las perspectivas y el zoom deseado.
  • Organización de las anotaciones en vistas específicas para comunicar la intención del diseño. Búsqueda rápida de anotaciones organizadas en cada vista

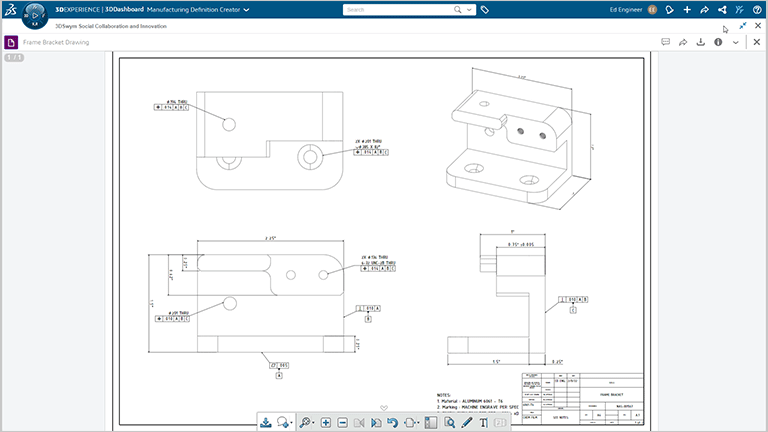

  • Colaboración, revisión y marcado 3D PMI en 3DPlay, un visor ligero de la plataforma 3DEXPERIENCE

¿Necesita un dibujo 2D? Sin problema.

Need a 2D Drawing? No Problem

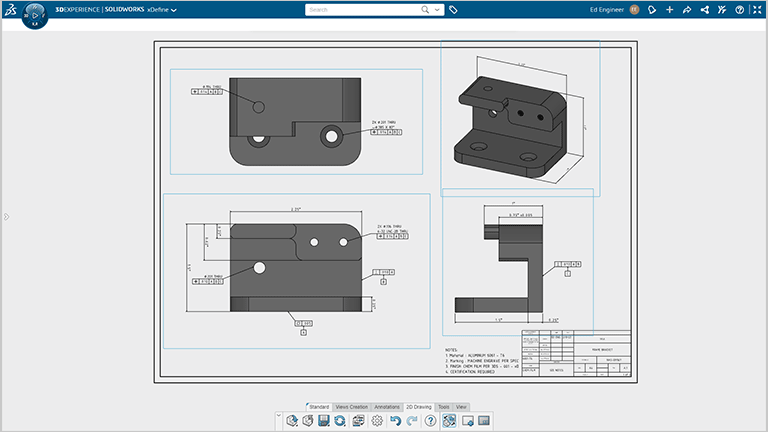

Genere fácilmente una representación 2D exacta a partir de sus definiciones 3D en solo unos clics. Entre las capacidades de dibujo 2D se incluyen:

  • Creación de diseños 2D sin esfuerzo extra con vistas capturadas, anotaciones, dimensiones y tolerancias
  • Definición de requisitos con herramientas de dibujo como tablas, notas y bloques de título
  • Acceso a formatos de hoja y estándares para crear dibujos
  • Las definiciones 3D se vuelcan perfectamente en los dibujos 2D, de modo que hay una sincronización completa entre el modelo, la definición 3D y el dibujo 2D

MBD, 2D y más

MBD, 2D and More

Manufacturing Definition Creator de la plataforma 3DEXPERIENCE ofrece una solución integrada y flexible. Aspectos más destacados:

  • Herramientas integradas de gestión de datos y colaboración en un único entorno
  • Si todos los datos se almacenan de forma segura en la nube, siempre hay una única fuente de información
  • Se integra a la perfección con otras funciones de 3DEXPERIENCE Works, como 3D Creator y 3D Sculptor
  • Exportación de los archivos más habituales, como 3DXML con 3DPMI, 2D PDF de vistas en 3D y dibujos 2D PDF
