Manufacturing Definition Creator

Name: Manufacturing Definition Creator
Brand: SOLIDWORKS

Définissez et partagez les spécifications de conception dans les modèles 3D, et créez facilement des mises en plan 2D à partir de ces modèles, dans votre navigateur

Solution tout-en-un de définitions 2D et 3D

Manufacturing Definition Creator est un rôle basé sur navigateur du portefeuille 3DEXPERIENCE® Works qui associe des capacités basées sur des modèles et sur des mises en plan dans une solution intégrée. Définissez facilement des modèles 3D et produisez rapidement des mises en plan 2D à partir de ces modèles en quelques clics. L'association des capacités de définitions 2D et 3D offre une flexibilité nouvelle génération, ce qui vous permet de choisir la meilleure sortie pour la tâche et de répondre aux besoins des parties prenantes.

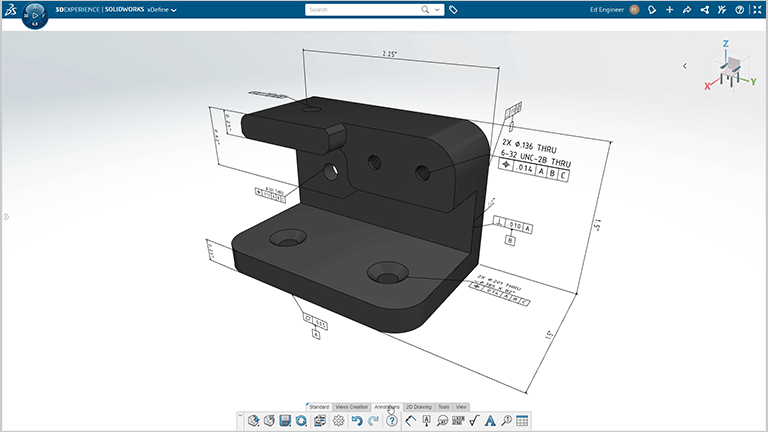

Captures d'écran montrant la conception avec SOLIDWORKS Manufacturing Definition Creator

Définir

Définissez de manière intuitive et précise les exigences et les spécifications de conception dans votre modèle, ce qui vous permet de réduire les écarts entre le modèle et le produit fini. En outre, vous bénéficiez d'une connexion entre la définition et l'ingénierie à jour en permanence.

Visualiser

Réduisez le nombre de questions posées à l'atelier et facilitez l'interprétation de la définition du produit grâce à une série de vues capturées qui fournissent une ligne de base claire des exigences de conception.

Partagez les définitions 2D et 3D où que vous soyez sur n'importe quel appareil disposant d'une connexion Internet. Toutes les parties prenantes, internes et externes, restent informées en permanence et peuvent accéder aux données les plus récentes à tout moment.

MBD : Simple comme « Bonjour »

Partagez clairement les spécifications de conception grâce aux capacités d'informations de fabrication sur les produits (PMI) 3D, notamment :

Définissez les cotes, les tolérances, les symboles de référence, les cotations et tolérances géométriques (GD&T), les bulles, etc.
Capturez différentes vues orthogonales, axonométriques et personnalisées aux perspectives et niveaux de zoom souhaités.
Organisez les annotations dans des vues spécifiques pour partager l'intention de conception. Trouvez rapidement des annotations organisées sous chaque vue.
Collaborez, révisez et marquez les PMI 3D dans 3DPlay, un visionneur allégé sur la plate-forme 3DEXPERIENCE.

Vous avez besoin d'une mise en plan 2D ? Pas de problème.

Produisez facilement une représentation 2D précise à partir de vos définitions 3D existantes en quelques clics seulement. Capacités de mise en plan 2D :

Création de mises en page 2D sans effort supplémentaire à l'aide des vues, des annotations, des cotes et des tolérances capturées existantes.
Définition des exigences à l'aide d'outils de mise en plan tels que les tableaux, les notes et les blocs de titres.
Accès aux fonds de plan et aux normes pour la création de mises en plan.
Représentation transparente des définitions 3D dans la mise en plan 2D, de sorte que tout reste synchronisé dans le modèle, la définition 3D et la mise en plan 2D.

Vous avez besoin d'une mise en plan 2D ? Pas de problème.

MBD, 2D et bien plus encore

Manufacturing Definition Creator de la plate-forme 3DEXPERIENCE fournit une solution intégrée et flexible. Principaux points forts :

Outils intégrés de gestion des données et de collaboration dans un environnement unique.
Les données étant stockées en toute sécurité sur le cloud, il existe toujours une source unique de référence.
Intégration transparente à d'autres rôles du portefeuille 3DEXPERIENCE Works tels que 3D Creator et 3D Sculptor.
Possibilité d'exporter les fichiers les plus couramment utilisés, tels que 3DXML avec 3DPMI, PDF 2D de vues 3D et mises en plan PDF 2D.

Définition basée sur un modèle ou mises en plan – Le choix vous appartient
