SOLIDWORKS PCB

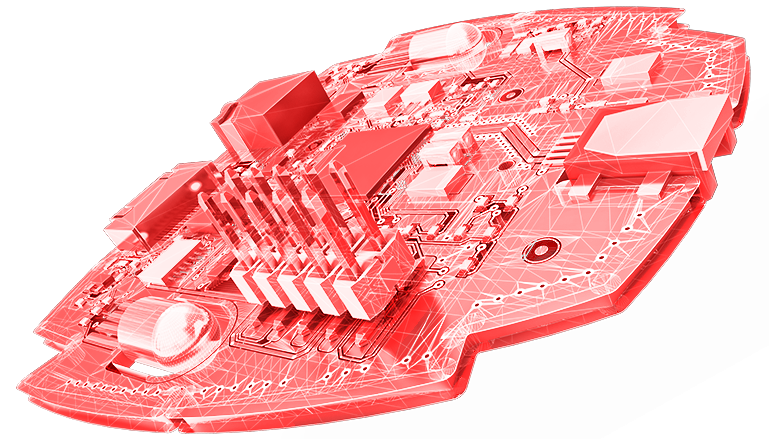

O SOLIDWORKS® PCB, com tecnologia Altium®, é uma solução de projeto mecatrônico/eletrônico que tem a melhor tecnologia de projeto de PCB, aliada a uma solução de colaboração eletromecânica integrada.

Por que escolher o SOLIDWORKS PCB?
O SOLIDWORKS® PCB permite a produtividade que você precisa para projetar placas de circuito impresso (PCBs) rapidamente, com a colaboração exclusiva entre as equipes de projeto mecânico elétrico e 3D. Ele oferece uma clara vantagem quando a colaboração ECAD-MCAD é fundamental para o sucesso geral do projeto de produtos eletrônicos.
Defina regiões rígidas e flexíveis, camadas e espessuras de pilha, viabilizando projetos de PCB rígido-flexível de placa única. É possível definir as regiões da pilha rígidas das camadas com linhas e ângulos de dobra. E também validá-las com dobras 3D e verificação de folga de componentes para garantir a exatidão do layout.
Gerencie projetos, arquivos de projeto e documentação com o SOLIDWORKS PCB-PDM Connector e o fluxo de trabalho de gerenciamento de dados e projetos baseado no SOLIDWORKS PDM. Armazene e indexe dados de projetos com segurança para recuperação rápida, elimine preocupações ligadas a controle de versão e perda de dados, e colabore em dados de projeto de vários locais.
Integração e colaboração exclusiva entre ECAD-MCAD e o SOLIDWORKS que unifica dados do projeto e aplica mudanças em ambos os lados do projeto.
Mecanismo de projeto com base na tecnologia Altium (reconhecida pelo setor) para layout e roteamento de placas de circuito impresso.
Ferramenta de captura esquemática com recursos completos e acionada pela tecnologia Altium com extensas funções de rascunho, bibliotecas e regras elétricas.
Interface intuitiva e fácil de usar, inspirada pelo SOLIDWORKS, com um editor consistente e modelo de uso entre a captura esquemática e o layout da placa.
Um processo gerenciado de pedido de alteração de engenharia (ECO) para e a partir do SOLIDWORKS PCB e do SOLIDWORKS CAD 3D supervisiona as mudanças de projeto, incluindo forma da placa, posicionamento do componente, orifícios de montagem e recortes que mantêm o projeto sincronizado.
Visualize a PCB com os componentes dentro do gabinete mecânico para reduzir protótipos custosos ao garantir que a placa e os componentes se encaixem nos gabinetes mecânicos com verificação de folga 3D em tempo real.
Simule e analise circuitos analógicos e de sinal misto a partir de dentro do editor esquemático para alterar o projeto e evitar revisões desnecessárias do projeto ao realizar a validação funcional nos projetos antes da fase de layout ou manufatura.
Pesquise bancos de dados de fornecedores on-line ou incorpore dados de parâmetro aos seus componentes de projeto para corresponder aos parâmetros, aos preços e à disponibilidade em tempo real do dispositivo, disponibilizando as informações mais atualizadas para você durante todo o processo do projeto para tomar decisões imediatas a fim de atender aos requisitos elétricos, orçamentos e prazos.
Gerencie e compare diretamente todo o histórico e as mudanças feitas nos arquivos de projeto e amplie o controle sobre as mudanças do seu projeto sabendo exatamente quais mudanças foram feitas e por quem.
Posicione dados paramétricos do componente diretamente de um banco de dados corporativo, o que mantém os componentes utilizados em seu projeto sincronizados com os dados armazenados no banco de dados.
Tenha confiança para saber a intenção exata de seu projetista mecânico com o suporte a arquivos do SOLIDWORKS 3D, que fornece a versão mais precisa e pura de modelos de componentes e gabinetes, garantindo que seu processo de verificação de folga 3D forneça uma imagem clara do encaixe da placa.
Assuma o controle total do seu processo de projeto e entenda exatamente quais alterações foram feitas no projeto da sua placa e quando. Os comentários detalhados de revisão do projeto permitem que você veja um histórico de alterações claro com a capacidade de aceitar ou rejeitar as alterações.
Labun Nuclear Technologies

Do meu ponto de vista, não há outra combinação de ferramentas que trabalha como o SOLIDWORKS e o SOLIDWORKS PCB. Posso alternar entre os dois programas sem travamentos, conversões de arquivos ou transferências de dados. Eu coloco os componentes na placa do SOLIDWORKS PCB, coloco o projeto no SOLIDWORKS para verificar folgas, volto para o SOLIDWORKS PCB para fazer modificações e volto para o SOLIDWORKS para gerar automaticamente informações e arquivos da BOM [lista de materiais] unificados para produção.
