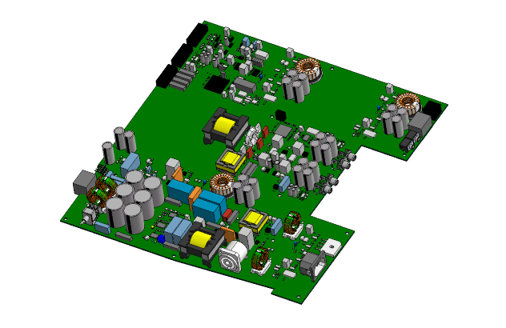

CircuitWorks 是什么？

CircuitWorks 是 SOLIDWORKS Design 软件中提供的插件。CircuitWorks 将 PCB 设计引入 SOLIDWORKS 生态系统，允许 ECAD 和 MCAD 团队之间进一步集成。作为一种协作工具，CircuitWorks 不仅能够帮助用户将 PCB 布局信息直接导入到参数 SOLIDWORKS 设计中，还能在 SOLIDWORKS 中定义装配体，然后将其发送到您选择的 PCB 工具中。这种双向设计意味着 CircuitWorks 能够契合您的工作模式，为您现有的工作流程赋能增效。

索取报价查看所有产品

CircuitWorks for SOLIDWORKS 的关键优势

优化工作流程

CircuitWorks for SOLIDWORKS 可优化您现有的 ECAD-MCAD 工作流程。无论您的设计流程是从电气零部件开始，还是从机械零部件开始，亦或是两者同时进行，CircuitWorks 的双向编辑功能都能无缝融入到您的产品开发工作流程中。

Improved Integration

Not only does CircuitWorks allow you to import PCB design files directly into SOLIDWORKS, but it also opens the door to the entire suite of SOLIDWORKS offerings. Run thermal analysis and other simulations on your PCB, preview your board directly within the CAD model of your product, and ultimately optimize your product designs for improved accuracy–all without the need for copious, costly physical prototypes.

简化协作

CircuitWorks 打破传统意义上电气团队和机械团队之间存在的阻碍。现在，两组团队可在设计文件中自然展开协作，简化所有相关人员之间的沟通、修订和协作流程。

两条生产路径

CircuitWorks 的强大之处在于它的实施方式与流程无关。无论您的组织目前如何处理电气和机械团队之间的设计协作，CircuitWorks 都是促进此协作流程的连接纽带，帮助您节省时间并改善沟通。

让我们来看看两条可能的生产路径，无论您选择哪一条，CircuitWorks 都能为您提供优质解决方案。

ECAD 驱动

电气设计：电气工程师首先在自己的 ECAD/PCB 设计工具中输入原理图以定义电路逻辑，然后设计 PCB 并将布局文件发送给机械团队。
导入到 SOLIDWORKS：通过适用于 SOLIDWORKS 的 CircuitWorks 插件，机械工程师可以将 PCB 文件直接导入到 SOLIDWORKS 环境中。CircuitWorks 能够处理所有常见的中性文件类型，包括 IDF、IDX/ProStep EDMD 和 PADS ASCII 文件。
机械设计：机械工程师负责电路板的物理设计，并将其融入到整体产品设计中。他们会运行必要的仿真，并根据需要对电路板进行改进，然后将改进内容反馈给电气团队进行审核。
设计迭代：重复进行步骤 3，直到电气团队和机械团队都对设计方案满意，最终成品由此诞生。

MCAD 驱动

机械设计：机械工程师在 SOLIDWORKS 中设计物理 PCB 封装、安装孔以及阻进区/进入区，然后利用 CircuitWorks 将其导出为 IDF/IDX/PADS ASCII 中性文件，接着把导出的设计发送给电气团队。
电气设计：电气工程师将电气文件导入其首选的 ECAD/PCB 设计工具中，并根据物理设计构建电气系统。
设计迭代：电气工程师将修订后的设计发回给机械团队，供他们审核并实施到 3D CAD 产品模型中，以便后续进行测试和进一步编辑。两组团队能够互相传递设计、跟踪更改，并确定电路板以及最终产品的最终版本。

如上述工作流程所示，两组团队共同参与编辑和设计流程，因此双向更改得以实现。CircuitWorks 有助于促进协作和设计，最终加快项目完成速度，从而缩短上市时间。

CircuitWorks for SOLIDWORKS - 功能

让我们深入了解 CircuitWorks for SOLIDWORKS 所整合的强大通信和设计工具。

双向编辑和修订

CircuitWorks 允许您在 SOLIDWORKS 和您选择的 PCB/ECAD 工具之间轻松导入和导出 PCB 文件。当 PCB 能够作为 SOLIDWORKS 装配体导入，您便可以确保 PCB 适配于机械设计。此外，如果需要进行更改，CircuitWorks 支持双向编辑和更改跟踪功能，可以确保电气团队和机械团队保持同步，并且能够对各自设计所做的任何更改进行审核。CircuitWorks 支持其他设计更改，例如修改电路板形状和孔位置，以及阻进区/进入区的定义。

铜迹线支持

CircuitWorks 现在可以处理从 ECAD/PCB 工具提取到 SOLIDWORKS 的铜迹线数据，从而在印刷电路板中实现准确的材料堆叠。借助 CircuitWorks 插件，您可以在 SOLIDWORKS 中访问所有装配孔和铜线几何体(包括迹线和导通孔)，同时保留 ECAD 工具中的设计规则和布局，以确保正确的间距、连接性和层合规性，从而实现准确的质量、热、结构、冲击和电磁分析。

SOLIDWORKS 集成

CircuitWorks 可为更好地使用 SOLIDWORKS 产品组合提供有力支持。例如，使用 SOLIDWORKS Flow Simulation，您可以进行热分析，防止 PCB 周围积聚热量。使用 SOLIDWORKS Visualize，您可以生成专业且拥有照片品质的 PCB 产品渲染图。所有集成都能帮助您将 PCB 设计和 ECAD/MCAD 集成提升到新的水平。
