¿Qué es CircuitWorks?

¿Qué es CircuitWorks?

CircuitWorks es un complemento disponible en el software SOLIDWORKS CAD. CircuitWorks incorpora el diseño de PCB al ecosistema de SOLIDWORKS, lo que aumenta la integración entre los equipos de ECAD y MCAD. CircuitWorks es una herramienta de colaboración que permite a los usuarios importar información de diseño de PCB directamente a sus diseños paramétricos de SOLIDWORKS, así como definir ensamblajes en SOLIDWORKS que después se pueden enviar a la herramienta de PCB deseada. Gracias a este diseño bidireccional, CircuitWorks se adapta a su forma de trabajar y mejora sus flujos de trabajo actuales.

Principales ventajas de CircuitWorks para SOLIDWORKS

Flujo de trabajo aumentado

Flujo de trabajo aumentado

CircuitWorks para SOLIDWORKS aumenta su flujo de trabajo ECAD-MCAD existente. Tanto si pone en marcha el proceso de diseño con los componentes eléctricos, cómo si lo hace con los componentes mecánicos o con ambos, la función de edición bidireccional de CircuitWorks se integra a la perfección con el flujo de trabajo de desarrollo de productos.

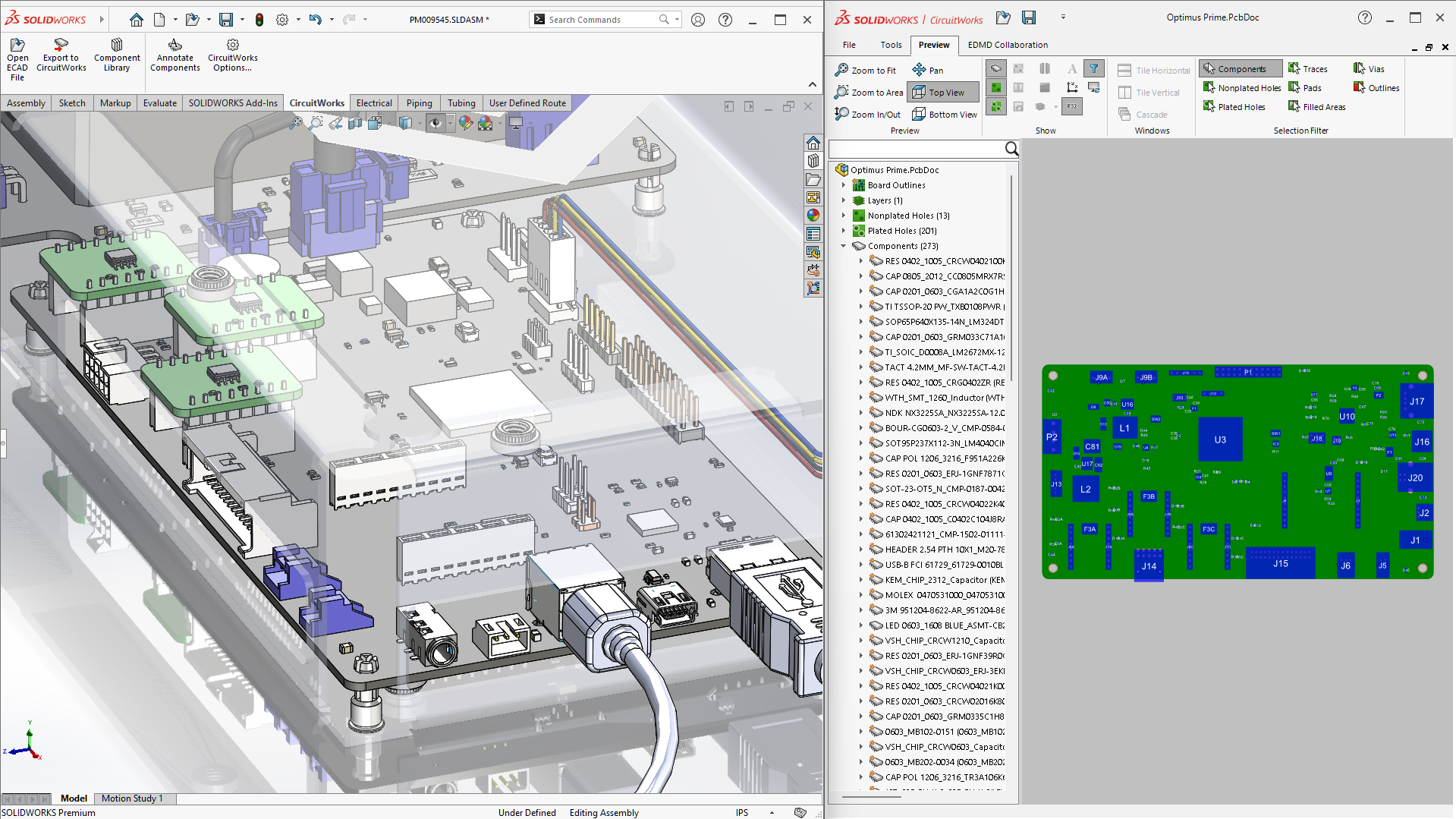

CircuitWorks no solo le permite importar archivos de diseño de PCB directamente en SOLIDWORKS, sino que también puede aprovechar toda la oferta de productos de SOLIDWORKS. Ejecute análisis térmicos y otras simulaciones en su PCB, visualice la placa directamente en el modelo CAD de su producto y, en última instancia, mejore la precisión de sus diseños de productos sin tener que elaborar costosos prototipos físicos.

Integración mejorada

CircuitWorks no solo le permite importar archivos de diseño de PCB directamente en SOLIDWORKS, sino que también puede aprovechar toda la oferta de productos de SOLIDWORKS. Ejecute análisis térmicos y otras simulaciones en su PCB, visualice la placa directamente en el modelo CAD de su producto y, en última instancia, mejore la precisión de sus diseños de productos sin tener que elaborar costosos prototipos físicos.

Colaboración optimizada

Colaboración optimizada

CircuitWorks rompe las barreras que tradicionalmente separan los equipos eléctricos y mecánicos. Ahora, la colaboración entre ambos equipos se produce de forma nativa en el archivo de diseño, lo que simplifica los procesos de comunicación, revisión y colaboración entre todos los participantes.

Dos caminos hacia la producción

La potencia de CircuitWorks proviene de su implementación independiente del proceso. Independientemente de cómo se gestione la colaboración entre los equipos eléctricos y mecánicos en su organización, CircuitWorks funciona a modo de conector para facilitar el proceso de colaboración y, en última instancia, ahorrar tiempo y mejorar la comunicación.

Pasemos a analizar dos posibles caminos hacia la producción y veamos cómo le ayuda CircuitWorks, independientemente de la ruta que elija.

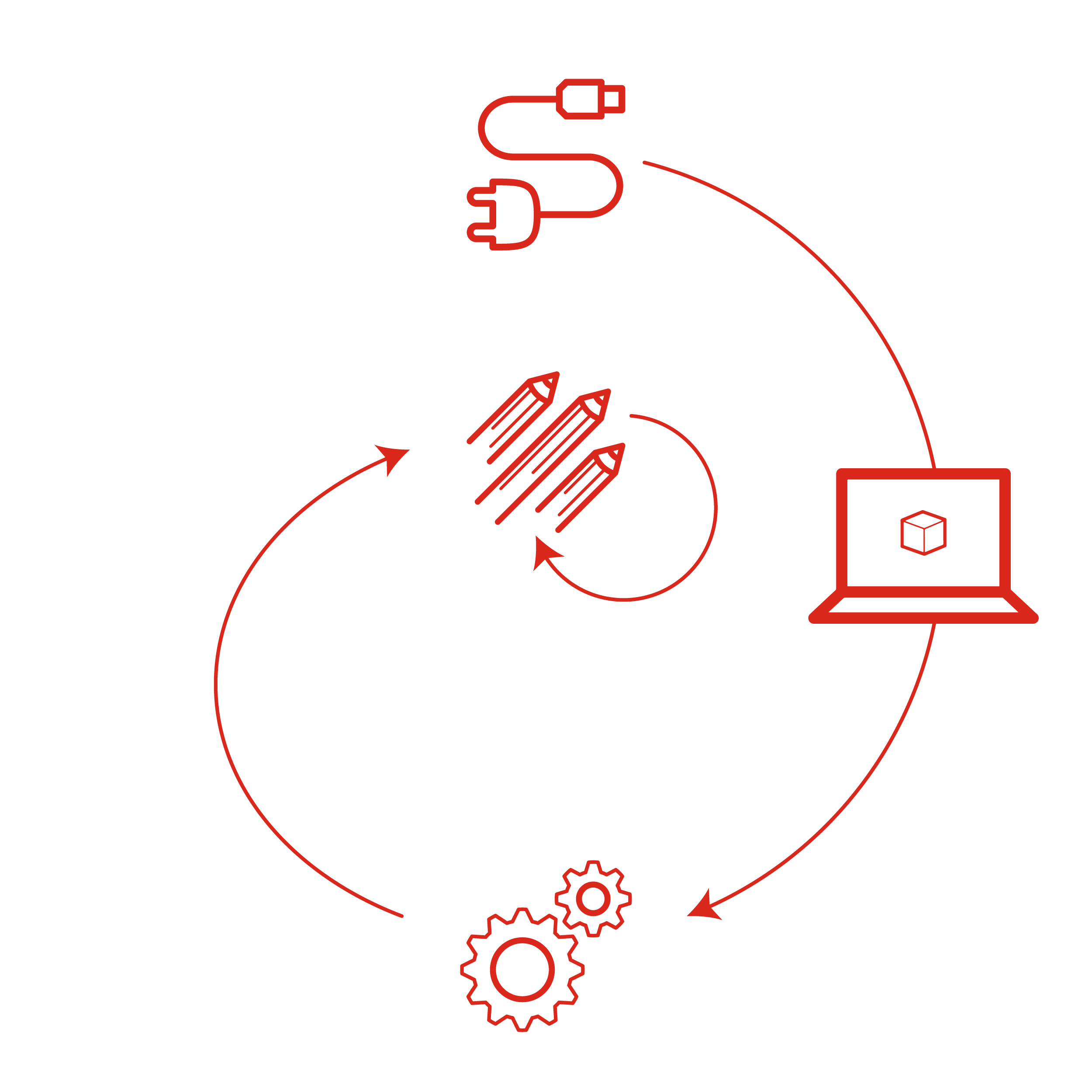

Impulsado por ECAD

Impulsado por ECAD
  1. Diseño eléctrico: el ingeniero eléctrico diseña el PCB en la herramienta de diseño ECAD/PCB que prefiera y, después, envía el archivo al equipo mecánico.

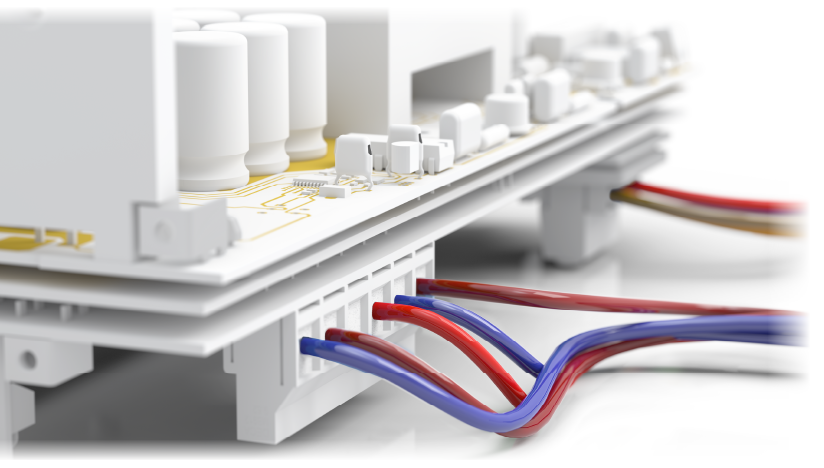

  2. Importación a SOLIDWORKS: con el complemento CircuitWorks para SOLIDWORKS, el ingeniero mecánico importa el archivo PCB directamente al entorno de SOLIDWORKS. CircuitWorks es compatible con todos los tipos de archivos neutrales, como IDF, IDX/ProStep EDMD y PADS ASCII.
  3. Diseño mecánico: el ingeniero mecánico trabaja en el diseño físico de la placa y la incorpora al diseño general del producto, ejecutando las simulaciones necesarias y editando la placa cuando sea necesario. Después, esta será devuelta al equipo eléctrico para que la revise.
  4. Iteración de diseño: se repite el tercer paso hasta que ambos equipos estén satisfechos con el diseño y el producto quede finalizado.

Impulsado por MCAD

Impulsado por MCAD
  1. Diseño mecánico: el ingeniero mecánico diseña el producto físico de PCB, los orificios de montaje y las áreas válidas y de exclusión en SOLIDWORKS. Después, utiliza CircuitWorks para exportarlo a un archivo IDF/IDX/PADS ASCII neutral y envía el diseño al equipo eléctrico.
  2. Diseño eléctrico: el ingeniero eléctrico importa ese archivo eléctrico a su herramienta ECAD/PCB favorita y elabora el sistema eléctrico de acuerdo con el diseño físico.
  3. Iteración de diseño: el ingeniero eléctrico devuelve el diseño revisado al equipo mecánico para que lo revise y lo implemente en el modelo de producto CAD 3D para realizar pruebas y ediciones. Los equipos pueden intercambiarse el diseño con control de cambios hasta que se alcance la versión final de la placa y el producto.

Como puede verse en los flujos de trabajo anteriores, los cambios se producen de forma bidireccional, ya que ambos equipos contribuyen de forma conjunta al diseño y la edición. CircuitWorks facilita la colaboración y el diseño y, en última instancia, acelera la finalización de proyectos y el tiempo de comercialización.
